一、產品概述

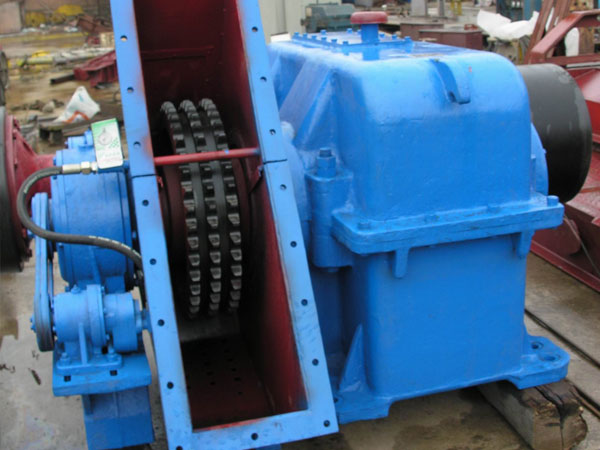

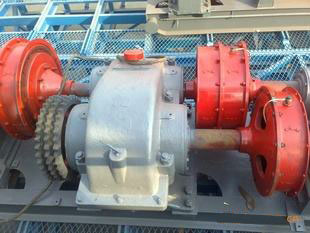

適用于ZJ40、ZJ50石油鉆機的一號聯動機，主要由上、下箱體，主動軸連齒輪與裝配軸齒輪等組成。是一種具有一定傳動比的減速傳動裝置。
二、技術性能特點
1、具有結構緊湊，運轉平穩，噪音小等特點。
2、齒輪和軸承均采用飛濺潤滑。
3、傳遞扭矩大。
三、主要技術參數
| 規格參數 | 32型 | 45型 | ||||
|---|---|---|---|---|---|---|
| 功率（馬力） | 800 | 1500 | ||||
| 轉動比 | 3.04 | 1.722 | ||||
| 轉速（轉/分） | 柴油機轉速 1300轉/分 | 輸入軸 | 850 | 柴油機轉速 1200轉/分 | 輸入軸 | 781 |
| 輸入軸 | 280 | 輸入軸 | 454 | |||
| 中心距 | 480 | 550 | ||||
| 法向模數 | 9 | 10 | ||||
| 齒數 | Z1=23 Z2=70 | Z1=36 Z2=62 | ||||
